เสาเข็มเจาะระบบแห้ง: สรุปข้อกำหนดและแนวทางตรวจงานสำหรับผู้ควบคุมงาน
หมายเหตุสำคัญ
บทความนี้เป็นการสรุปและอธิบายเพื่อการใช้งานทั่วไปจากรายการมาตรฐานประกอบแบบก่อสร้าง ม.สยธ.2566 หัวข้อ ม.สยธ.1101-02-66 เสาเข็มเจาะระบบแห้งไม่ใช่เอกสารราชการฉบับแทนต้นฉบับ การนำไปใช้งานในโครงการจริงควรตรวจสอบกับมาตรฐานฉบับเต็ม แบบรูปรายการ สัญญา รายการประกอบแบบ และข้อกำหนดเฉพาะของแต่ละโครงการประกอบเสมอ

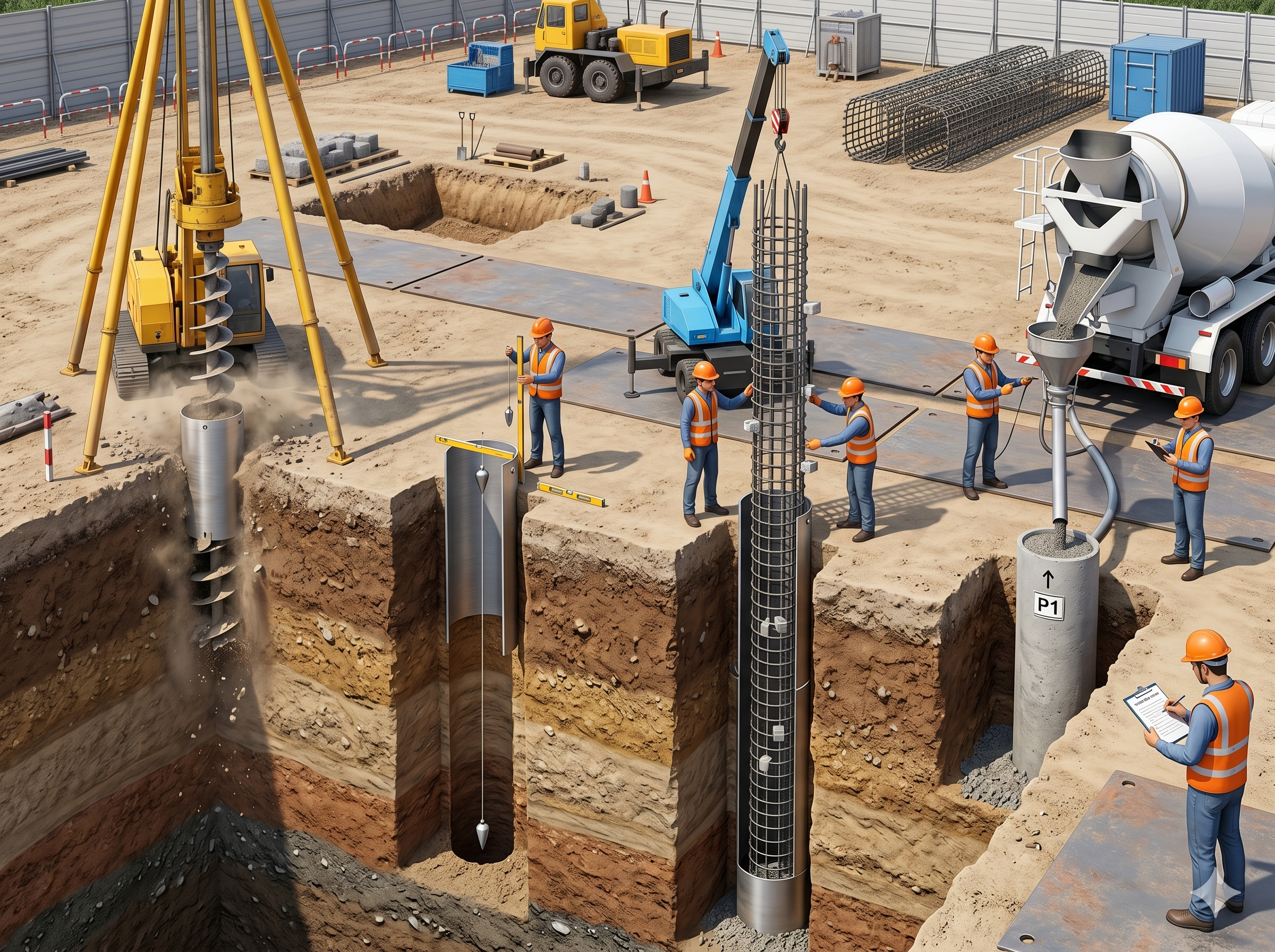

คำตอบสั้น: งานเสาเข็มเจาะระบบแห้งไม่ใช่แค่งาน “เจาะหลุมแล้วเทคอนกรีต” แต่เป็นงานที่ต้องควบคุมคุณภาพตั้งแต่ก่อนเริ่มเจาะ ระหว่างเจาะ การลงเหล็กเสริม การเทคอนกรีต การถอนปลอกเหล็ก ไปจนถึงการจัดทำรายงานเสาเข็มแต่ละต้น
เหตุผลคือ หลังเทคอนกรีตแล้ว สิ่งสำคัญจำนวนมากจะอยู่ใต้ดินและตรวจสอบย้อนหลังได้ยากมาก
สารบัญ
- สรุปด่วน: จุดควบคุมวิกฤตของเสาเข็มเจาะระบบแห้ง
- มาตรฐานนี้ใช้กับงานอะไร
- ก่อนเริ่มเจาะต้องตรวจอะไร
- ระหว่างเจาะและลงเหล็กต้องคุมอะไร
- ระหว่างเทคอนกรีตต้องห้ามพลาดอะไร
- รายงานเสาเข็มแต่ละต้นต้องมีอะไร
- เกณฑ์ความสมบูรณ์และการทดสอบเสาเข็ม
- ข้อผิดพลาดที่พบบ่อย
- Checklist ตรวจงานเสาเข็มเจาะระบบแห้ง
- คำถามที่พบบ่อย
- แหล่งอ้างอิง
สรุปด่วน: จุดควบคุมวิกฤตของเสาเข็มเจาะระบบแห้ง
ถ้าต้องตรวจงานเสาเข็มเจาะระบบแห้งแบบรวดเร็ว จุดที่ไม่ควรมองข้ามมีดังนี้
| จุดควบคุม | เกณฑ์/ประเด็นสำคัญ | หลักฐานที่ควรมี |
|---|---|---|
| ระดับและตำแหน่งเสาเข็ม | ต้องสัมพันธ์กับแบบ ผังเสาเข็ม และระดับอ้างอิงของโครงการ | แบบล่าสุด / Survey Record / As-built Pile Layout |
| แนวดิ่งของหลุมเจาะ | ความเบี่ยงเบนแนวดิ่งไม่เกิน 1:100 ของความยาวเสาเข็ม | บันทึกการควบคุมแนวดิ่ง |
| ปลอกเหล็กกันดินพัง | เส้นผ่านศูนย์กลางภายในไม่น้อยกว่าเส้นผ่านศูนย์กลางเสาเข็ม และยาวพอป้องกันดินพัง | บันทึกอุปกรณ์ / รายงานหน้างาน |
| เหล็กเสริมและระยะหุ้ม | เหล็กเสริมต้องถูกต้องตามแบบ และ Concrete Covering ไม่น้อยกว่า 50 มม. | Shop Drawing / Bar Cutting List / บันทึกตรวจเหล็ก |
| ความสะอาดของก้นหลุม | ต้องไม่มีดิน เศษวัสดุ หรือสิ่งตกค้างที่มีนัยสำคัญก่อนเทคอนกรีต | บันทึกตรวจหลุม / ภาพถ่ายหน้างาน |
| การเทคอนกรีต | ต้องเทต่อเนื่องจนเสร็จ และเทสูงกว่าระดับตัดหัวเข็มไม่น้อยกว่า 30 ซม. | Concrete Delivery / Pouring Record |
| รายงานเสาเข็มแต่ละต้น | ต้องจัดส่งภายใน 24 ชั่วโมงหลังทำเสร็จ และมีผู้รับจ้างกับผู้ควบคุมงานลงนามรับรอง | Bored Pile Record |
หัวใจของงานเสาเข็มเจาะระบบแห้งคือ หลุมต้องมั่นคง เหล็กต้องอยู่ถูกตำแหน่ง คอนกรีตต้องเทต่อเนื่อง และหลักฐานรายต้นต้องครบ เพราะสิ่งที่เกิดขึ้นในหลุมเจาะจำนวนมากจะมองไม่เห็นอีกหลังเทคอนกรีตแล้ว
มาตรฐานนี้ใช้กับงานอะไร
ม.สยธ.1101-02-66 เป็นข้อกำหนดสำหรับงาน เสาเข็มเจาะระบบแห้ง หรือ Dry Process Bored Pile ในหมวดงานโครงสร้างของรายการมาตรฐานประกอบแบบก่อสร้าง ม.สยธ.2566
สาระสำคัญครอบคลุมตั้งแต่การจัดเตรียมวัสดุและอุปกรณ์ การเจาะดิน การใส่ปลอกเหล็ก การวางเหล็กเสริม การเทคอนกรีต การจัดการดินที่ขุดขึ้นมา รายงานเสาเข็มแต่ละต้น ความถูกต้องสมบูรณ์ของเสาเข็ม และการทดสอบเสาเข็ม
ประเด็นสำคัญคือ เสาเข็มเจาะระบบแห้งเป็นงานที่คุณภาพจำนวนมากเกิดขึ้น “ระหว่างทำงาน” ไม่ใช่ตรวจเฉพาะตอนเสร็จแล้ว
ดังนั้นผู้ควบคุมงานต้องให้ความสำคัญกับการตรวจและบันทึกหลักฐานในแต่ละขั้นตอนอย่างเป็นระบบ
📌 อ่านเพิ่มเติม: เสาเข็มเจาะระบบเปียก: ความแตกต่างและการเลือกใช้ | งานฐานรากในงานก่อสร้าง
ก่อนเริ่มเจาะต้องตรวจอะไร
ก่อนเริ่มเจาะ ผู้รับจ้างต้องมีวัสดุ แรงงาน เครื่องมือ อุปกรณ์ และวิธีการทำงานที่พร้อมเพียงพอ
ทั้งนี้เพื่อให้การเจาะดิน การลงเหล็กเสริม และการหล่อเสาเข็มได้ขนาด ความยาว ตำแหน่ง และจำนวนตามแบบรูปรายการ
รายการตรวจก่อนเริ่มงาน
| รายการ | ความหมายในการควบคุมงาน |
|---|---|
| แบบรูปรายการและผังเสาเข็ม | ต้องใช้แบบล่าสุด และต้องตรวจตำแหน่งเสาเข็มกับระดับอ้างอิงให้ชัดก่อนเริ่มงาน |
| ข้อมูลชั้นดินและระดับปลายเสาเข็ม | ใช้พิจารณาความเหมาะสมของระดับเจาะและเงื่อนไขเรื่องชั้นทรายแรก |
| Method Statement | ควรได้รับความเห็นชอบก่อนเริ่มงาน ไม่ควรเริ่มเจาะโดยยังไม่มีวิธีทำงานที่ชัดเจน |
| อุปกรณ์เจาะและปลอกเหล็ก | ต้องเหมาะกับขนาดเสาเข็ม สภาพดิน และความเสี่ยงดินอ่อนพังทลาย |
| วัสดุคอนกรีตและเหล็กเสริม | ต้องมีเอกสารอนุมัติวัสดุ Mix Design Mill Sheet หรือเอกสารที่เกี่ยวข้องก่อนใช้งาน |
| สภาพพื้นที่และอาคารข้างเคียง | ควรมีการสำรวจสภาพเดิมและมาตรการป้องกันความเสียหายต่ออาคารหรือสาธารณูปโภคใกล้เคียง |
วัสดุสำคัญที่ต้องควบคุม
วัสดุหลักของเสาเข็มเจาะระบบแห้ง ได้แก่ คอนกรีต เหล็กเสริม และปลอกเหล็กกันดินพัง
โดยมีประเด็นสำคัญที่ควรตรวจดังนี้
| วัสดุ | เกณฑ์/ประเด็นสำคัญ | สิ่งที่ควรตรวจ |
|---|---|---|
| คอนกรีต | หากไม่ระบุในแบบ กำลังอัดประลัยไม่น้อยกว่า 210 กก./ตร.ซม. และ Slump ประมาณ 10–15 ซม. หรือเป็นไปตามที่วิศวกรผู้ออกแบบกำหนด | Mix Design / Delivery Ticket / Slump Test / ผลทดสอบกำลังอัด |
| ปูนซีเมนต์ | ใช้ Portland Cement Type 1 และปริมาณซีเมนต์ไม่น้อยกว่า 350 กก./ลบ.ม. ตามเงื่อนไขที่ระบุในเอกสาร | เอกสารส่วนผสมคอนกรีต |
| เหล็กเสริม | เหล็กเส้นกลม SR24 และเหล็กข้ออ้อย SD30 โดยเหล็กเสริมตามยาวต้องยาวตลอดความยาวเสาเข็ม เว้นแต่แบบระบุเป็นอย่างอื่น | Mill Sheet / ขนาดเหล็ก / จำนวนเหล็ก / ความยาวเหล็ก / Bar Cutting List |
| เหล็กปลอก | หากไม่กำหนดในแบบ ช่วงบนไม่น้อยกว่า 0.50 ม. ใช้เหล็กปลอกเกลียว RB 6 มม. ระยะไม่เกิน 150 มม. | ระยะเหล็กปลอก / ความต่อเนื่องของโครงเหล็ก |
| Concrete Covering | ไม่น้อยกว่า 50 มม. | Spacer / Cover Block / ตำแหน่งโครงเหล็กก่อนลงหลุม |
| ปลอกเหล็กกันดินพัง | เส้นผ่านศูนย์กลางภายในต้องไม่น้อยกว่าเส้นผ่านศูนย์กลางเสาเข็ม และความยาวต้องเพียงพอต่อการป้องกันดินพัง | ขนาดปลอกเหล็ก / ความยาว / แนวดิ่งขณะติดตั้ง |
ข้อสังเกตจากวิศวกร: ปลอกเหล็กไม่ใช่อุปกรณ์ประกอบชั่วคราวที่เลือกใช้ตามความสะดวกเท่านั้น แต่เป็นเครื่องมือควบคุมเสถียรภาพของปากหลุมและชั้นดินอ่อน
หากปลอกเหล็กสั้นเกินไปหรือควบคุมแนวดิ่งไม่ดี อาจกระทบทั้งขนาดหน้าตัด แนวเสาเข็ม และความสมบูรณ์ของคอนกรีตในหลุมเจาะ
ระหว่างเจาะและลงเหล็กต้องคุมอะไร
ช่วงเจาะและลงเหล็กเป็นช่วงที่เสาเข็มยังไม่เกิดเป็นโครงสร้างถาวร แต่ความผิดพลาดในช่วงนี้อาจส่งผลต่อคุณภาพของเสาเข็มทั้งต้น
ตัวอย่างปัญหาที่อาจเกิดขึ้น เช่น หลุมเอียง หลุมพัง ก้นหลุมสกปรก เหล็กเยื้อง หรือระยะหุ้มคอนกรีตไม่พอ
| ขั้นตอน | สิ่งที่ต้องควบคุม | ข้อควรระวัง |
|---|---|---|
| ตั้งอุปกรณ์เจาะ | ตั้งขาหยั่งหรือรถเจาะให้สัมพันธ์กับศูนย์กลางเสาเข็ม | ตำแหน่งปากหลุมถูกต้องไม่ได้แปลว่าแนวเสาเข็มจะถูกต้องเสมอไป |
| ตอกปลอกเหล็ก | ตรวจแนวดิ่งของปลอกเหล็กและความลึกที่เพียงพอ | ปลอกเหล็กที่เอียงจะส่งผลต่อแนวหลุมเจาะ |
| เจาะถึงระดับปลายเข็ม | ควบคุมระดับปลายหลุมตามแบบหรือคำอนุมัติของวิศวกรผู้ออกแบบ | ต้องบันทึกระดับจริง ไม่ใช้การคาดเดาจากเวลาเจาะ |
| ตรวจก้นหลุม | ตรวจไม่ให้มีดิน เศษวัสดุ หรือสิ่งตกค้างที่มีนัยสำคัญ | ก้นหลุมไม่สะอาดอาจกระทบพฤติกรรมการรับน้ำหนักของเสาเข็ม |
| กรณีมีน้ำขัง | ต้องดูดน้ำออกและเตรียมก้นหลุมตามวิธีที่กำหนด | ต้องบันทึกเหตุการณ์และวิธีแก้ไขไว้ในรายงานเสาเข็ม |
| ลงโครงเหล็กเสริม | หย่อนโครงเหล็กตามแบบและควบคุม Covering ด้วยลูกปูนหรือ Spacer | ต้องระวังโครงเหล็กเบียดผนังหลุมหรือเอียงระหว่างลงหลุม |
ข้อสังเกตจากวิศวกร: งานเสาเข็มเจาะระบบแห้งมีความเสี่ยงสำคัญอยู่ที่ “สิ่งที่ตรวจไม่เห็นภายหลัง”
เช่น สภาพก้นหลุม การพังทลายของดิน แนวดิ่งของหลุม และตำแหน่งโครงเหล็ก ดังนั้นการตรวจงานจึงต้องเกิดขึ้นระหว่างทำงาน ไม่ใช่รอให้เสาเข็มเสร็จแล้วค่อยตรวจจากผิวดินเพียงอย่างเดียว
ระหว่างเทคอนกรีตต้องห้ามพลาดอะไร
เมื่อเริ่มเทคอนกรีตแล้ว งานเสาเข็มเจาะต้องดำเนินการอย่างต่อเนื่องจนเสร็จ
เพราะการหยุดชะงักระหว่างเทอาจทำให้เกิดรอยต่อเย็น โพรง หรือความไม่สมบูรณ์ภายในเสาเข็ม
| รายการ | ข้อกำหนด/แนวปฏิบัติ | เหตุผลในการตรวจ |
|---|---|---|
| Slump คอนกรีต | ประมาณ 10–15 ซม. หรือเป็นไปตามที่กำหนด | เพื่อให้คอนกรีตมีความสามารถในการไหลและอัดแน่นเหมาะสม |
| การเทต่อเนื่อง | ต้องเทต่อเนื่องจนเสร็จ ห้ามหยุดระหว่างเท | ลดความเสี่ยงรอยต่อเย็นและความไม่ต่อเนื่องของเนื้อคอนกรีต |
| วิธีเทคอนกรีต | เทผ่านกรวยหรือท่อผ่านศูนย์กลางตามที่กำหนด | ช่วยควบคุมการไหลของคอนกรีตลงหลุมเจาะ |
| การถอนปลอกเหล็ก | ต้องระวังไม่ให้คอนกรีตขาดตอนหรือเกิดโพรงระหว่างถอน | เป็นช่วงเสี่ยงต่อความไม่สมบูรณ์ภายในเสาเข็ม |
| ระดับคอนกรีตก่อนตัดหัวเข็ม | ต้องสูงกว่าระดับตัดหัวเสาเข็มไม่น้อยกว่า 30 ซม. | เพื่อให้สามารถตัดส่วนบนออกจนถึงคอนกรีตที่มีคุณภาพดี |
| ปริมาณคอนกรีตที่ใช้จริง | ต้องบันทึกและเทียบกับปริมาตรทางทฤษฎี | ใช้เป็นสัญญาณตรวจความผิดปกติของหลุม เช่น หลุมบาน ดินพัง หรือปริมาตรผิดปกติ |
ปริมาณคอนกรีตจริงไม่ใช่แค่ตัวเลขประกอบการเบิกจ่าย แต่เป็นข้อมูลสำคัญที่ช่วยบอกว่า หลุมเจาะมีพฤติกรรมผิดปกติหรือไม่
นอกจากนี้ ดินที่ขุดขึ้นจากหลุมเจาะควรถูกนำออกจากบริเวณก่อสร้างโดยเร็ว
เพื่อลดปัญหาน้ำหนักกดทับบริเวณใกล้หลุม ลดความเสี่ยงดินไหลกลับ และช่วยให้พื้นที่ทำงานปลอดภัยและควบคุมงานได้ง่ายขึ้น
รายงานเสาเข็มแต่ละต้นต้องมีอะไร
มาตรฐานกำหนดให้ผู้รับจ้างจัดส่งรายงานเกี่ยวกับเสาเข็มแต่ละต้นให้ผู้ควบคุมงานภายใน 24 ชั่วโมงหลังจากทำเสร็จ
โดยรายงานควรมีข้อมูลสำคัญที่ใช้ตรวจสอบย้อนหลังได้ ไม่ใช่เพียงเอกสารประกอบงานทั่วไป
| หมวดข้อมูล | รายการที่ควรบันทึก | เหตุผลที่ต้องมี |
|---|---|---|
| ข้อมูลประจำต้น | วันที่ทำงาน หมายเลขเสาเข็ม ขนาดเส้นผ่านศูนย์กลาง | ใช้เชื่อมโยงกับผังเสาเข็มและลำดับการทำงาน |
| ข้อมูลระดับ | ระดับดินเดิม ระดับตัดหัวเข็ม ระดับปลายเข็ม ระดับชั้นทรายแน่น | ใช้ยืนยันความลึกและความสัมพันธ์กับแบบ |
| ข้อมูลตำแหน่ง | ความเอียงจากแนวดิ่ง และความเบี่ยงเบนในแนวราบโดยประมาณ | ใช้ตรวจตำแหน่งจริงและทำ As-built |
| ข้อมูลวิธีทำงาน | ความยาวปลอกเหล็ก รายละเอียดชั้นดิน รายละเอียดเหล็กเสริม | ใช้ประเมินความเหมาะสมของวิธีทำงานและวัสดุที่ใช้ |
| ข้อมูลคอนกรีต | ปริมาณคอนกรีตที่ใช้เท และเวลาที่ใช้ในการเท | ใช้ตรวจความต่อเนื่องและความผิดปกติของปริมาตร |
| ข้อมูลเหตุการณ์ผิดปกติ | อุปสรรค ความล่าช้า น้ำขัง ดินพัง หรือปรากฏการณ์ผิดปกติระหว่างทำงาน | ใช้ประกอบการวินิจฉัยความสมบูรณ์ของเสาเข็มในภายหลัง |
รายงานเสาเข็มแต่ละต้นควรมีตัวแทนผู้รับจ้างและผู้ควบคุมงานลงนามรับรองทั้งสองฝ่าย เพื่อให้ข้อมูลมีความน่าเชื่อถือและใช้ตรวจสอบย้อนหลังได้
รายงานเสาเข็มไม่ใช่งานเอกสารหลังบ้าน แต่เป็นหลักฐานแทนสิ่งที่มองไม่เห็นใต้ดิน หากไม่ได้บันทึกไว้ในวันที่ทำงานจริง การตรวจสอบย้อนหลังจะอ่อนแรงทันที
เกณฑ์ความสมบูรณ์และการทดสอบเสาเข็ม
การพิจารณาความถูกต้องสมบูรณ์ของเสาเข็มเจาะแต่ละต้นไม่ได้ดูเพียงว่า “เทคอนกรีตเสร็จแล้ว”
แต่ต้องพิจารณาทั้งกำลังอัดคอนกรีต ตำแหน่ง แนวดิ่ง ระดับปลายเข็ม และสภาพคอนกรีตหลังตัดหัวเข็ม
เกณฑ์ความสมบูรณ์ของเสาเข็ม
| รายการ | เกณฑ์/สาระสำคัญ | หลักฐานที่ใช้ตรวจ |
|---|---|---|
| กำลังอัดคอนกรีต | ต้องไม่ต่ำกว่าข้อกำหนด | ผลทดสอบกำลังอัดคอนกรีต |
| ความเบี่ยงเบนแนวราบ | 5 ซม. สำหรับเสาเข็มเดี่ยว และ 7 ซม. สำหรับเสาเข็มกลุ่ม | As-built Pile Layout |
| ความเบี่ยงเบนแนวดิ่ง | 1:100 ของความยาวเสาเข็ม | บันทึกแนวดิ่ง / ผลสำรวจ |
| ระดับปลายเสาเข็ม | ต้องได้ระดับตามแบบหรือได้รับอนุมัติจากวิศวกรผู้ออกแบบ | รายงานการเจาะและระดับปลายเข็ม |
| สภาพคอนกรีตหลังตัดหัวเข็ม | คอนกรีตต้องอยู่ในสภาพดีถึงระดับตัดหัวเข็ม | การตรวจหัวเข็มหลังตัด / ภาพถ่าย |
| กรณีเสาเข็มไม่สมบูรณ์ | ต้องเสนอวิธีแก้ไข เช่น ทำเสาเข็มใหม่ ขยายฐานราก หรือใส่คานเสริม ตามที่วิศวกรผู้ออกแบบเห็นชอบ | รายการคำนวณ / หนังสืออนุมัติ / แบบแก้ไข |
การทดสอบเสาเข็ม
การทดสอบเสาเข็มแบ่งได้เป็นการทดสอบความสมบูรณ์ของเสาเข็ม และการทดสอบความสามารถในการรับน้ำหนัก
โดยผู้รับจ้างต้องจัดหาสถาบันหรือบริษัททดสอบที่เชื่อถือได้เป็นผู้ดำเนินการ
| ประเภทการทดสอบ | สาระสำคัญ | ผลลัพธ์ที่ต้องส่ง |
|---|---|---|
| Seismic Test | ใช้ทดสอบความสมบูรณ์ของเสาเข็มทุกต้น หรือ 100% ของจำนวนเสาเข็ม | รายงานผลทดสอบตามที่กำหนด |
| Static Load Test | ใช้ทดสอบความสามารถในการรับน้ำหนักของเสาเข็ม เฉพาะต้นที่ระบุให้ทดสอบ | รายงานผลทดสอบตามมาตรฐานที่กำหนด |
| Dynamic Load Test | ใช้ทดสอบความสามารถในการรับน้ำหนักของเสาเข็มตามเงื่อนไขที่ระบุ | รายงานผลทดสอบตามมาตรฐานที่กำหนด |
ในเอกสารประกอบการเรียบเรียงมีการกล่าวถึง ASTM D 1143-81 สำหรับ Static Load Test และ ASTM D 4945 สำหรับ Dynamic Load Test
ทั้งนี้การนำไปใช้อ้างอิงควรตรวจสอบฉบับมาตรฐานที่ระบุในสัญญาและข้อกำหนดเฉพาะของโครงการอีกครั้ง
📌 อ่านเพิ่มเติม: การทดสอบ Seismic Test เสาเข็ม | Static Load Test คืออะไร
ข้อผิดพลาดที่พบบ่อย
1. ตรวจเฉพาะตำแหน่งปากหลุม แต่ไม่คุมแนวดิ่ง
เสาเข็มอาจมีตำแหน่งปากหลุมถูกต้อง แต่แนวเสาเข็มเอียงเกินเกณฑ์ได้
หากไม่ควบคุมแนวดิ่งของปลอกเหล็กและหลุมเจาะระหว่างทำงาน
2. ไม่ตรวจความสะอาดของก้นหลุมก่อนเทคอนกรีต
ดิน เศษวัสดุ หรือสิ่งตกค้างที่ก้นหลุมอาจกระทบความสมบูรณ์ของปลายเสาเข็มและพฤติกรรมการรับน้ำหนักของเสาเข็ม
3. เหล็กครบ แต่ตำแหน่งเหล็กไม่ถูกต้อง
แม้ชนิด ขนาด และจำนวนเหล็กเสริมจะถูกต้อง แต่หากโครงเหล็กเยื้อง เบียดผนังหลุม หรือมี Covering ไม่พอ ย่อมกระทบคุณภาพและความทนทานของเสาเข็ม
4. เทคอนกรีตไม่ต่อเนื่อง
งานเสาเข็มเจาะต้องเทคอนกรีตต่อเนื่อง หากหยุดชะงักระหว่างเท อาจเกิดรอยต่อเย็น โพรง หรือความไม่สมบูรณ์ภายในเสาเข็ม
5. ทำรายงานย้อนหลังแบบขาดรายละเอียด
รายงานเสาเข็มแต่ละต้นเป็นหลักฐานสำคัญ หากไม่มีข้อมูลเวลา ระดับ ปริมาณคอนกรีต อุปสรรค และเหตุผิดปกติ การตรวจสอบภายหลังจะขาดน้ำหนักทันที
Checklist ตรวจงานเสาเข็มเจาะระบบแห้ง
Checklist นี้ออกแบบให้ใช้ทบทวนหน้างานแบบรวดเร็ว
โดยไม่แทนที่แบบรูปรายการ สัญญา Method Statement หรือข้อกำหนดเฉพาะของโครงการ
| ขั้นตอน | รายการตรวจหลัก | สถานะ |
|---|---|---|
| ก่อนเจาะ | แบบล่าสุด ผังเสาเข็ม ระดับอ้างอิง Method Statement วัสดุและอุปกรณ์ได้รับอนุมัติ | ☐ ตรวจแล้ว |
| เริ่มเจาะ | ตำแหน่งศูนย์กลางเสาเข็ม แนวดิ่งปลอกเหล็ก ความเหมาะสมของปลอกเหล็ก | ☐ ตรวจแล้ว |
| ระหว่างเจาะ | ระดับปลายหลุม สภาพชั้นดิน น้ำขัง ดินพัง และเหตุผิดปกติ | ☐ ตรวจแล้ว |
| ก่อนเทคอนกรีต | ความสะอาดก้นหลุม เหล็กเสริม ระยะหุ้มคอนกรีต ตำแหน่งโครงเหล็ก | ☐ ตรวจแล้ว |
| ระหว่างเท | Slump การเทต่อเนื่อง ปริมาณคอนกรีต วิธีถอนปลอกเหล็ก | ☐ ตรวจแล้ว |
| หลังเท | ระดับคอนกรีตสูงกว่าระดับตัดหัวเข็มไม่น้อยกว่า 30 ซม. และจัดการดินที่ขุดขึ้นมา | ☐ ตรวจแล้ว |
| หลังทำเสร็จ | จัดทำรายงานเสาเข็มแต่ละต้นภายใน 24 ชั่วโมง พร้อมลงนามรับรอง | ☐ ตรวจแล้ว |
คำถามที่พบบ่อย
ม.สยธ.1101-02-66 คือมาตรฐานเกี่ยวกับอะไร
เป็นข้อกำหนดเกี่ยวกับงานเสาเข็มเจาะระบบแห้ง หรือ Dry Process Bored Pile ครอบคลุมวัสดุ วิธีดำเนินการ รายงานเสาเข็ม ความถูกต้องสมบูรณ์ และการทดสอบเสาเข็ม
เสาเข็มเจาะระบบแห้งต้องมีระยะคอนกรีตหุ้มเหล็กเท่าไร
จากข้อมูลในเอกสารที่ใช้ประกอบการเรียบเรียง ระบุ Concrete Covering ไม่น้อยกว่า 50 มม.
ทั้งนี้ต้องตรวจสอบกับแบบรูปรายการและข้อกำหนดเฉพาะของโครงการประกอบเสมอ
รายงานเสาเข็มเจาะต้องส่งเมื่อไร
ผู้รับจ้างต้องจัดส่งรายงานเกี่ยวกับเสาเข็มแต่ละต้นให้ผู้ควบคุมงานภายใน 24 ชั่วโมงหลังจากทำเสร็จ
เสาเข็มเจาะเบี่ยงเบนแนวราบได้เท่าไร
จากข้อมูลในเอกสารที่ใช้ประกอบการเรียบเรียง ระบุความเบี่ยงเบนแนวราบ 5 ซม. สำหรับเสาเข็มเดี่ยว และ 7 ซม. สำหรับเสาเข็มกลุ่ม
ทำไมต้องบันทึกปริมาณคอนกรีตที่ใช้จริง
เพราะปริมาณคอนกรีตจริงเมื่อนำไปเทียบกับปริมาตรทางทฤษฎี อาจช่วยชี้ความผิดปกติของหลุมเจาะได้
เช่น หลุมบาน ดินพัง หรือปริมาตรงานที่ไม่สัมพันธ์กับขนาดเสาเข็มตามแบบ
เสาเข็มเจาะระบบแห้งต่างจากระบบเปียกอย่างไร
ระบบแห้งใช้กับชั้นดินที่ผนังหลุมตั้งอยู่ได้ด้วยตัวเอง หรือใช้ปลอกเหล็กกันดินพังเท่านั้น
ในขณะที่ระบบเปียกใช้ Bentonite Slurry หรือ Polymer ช่วยป้องกันผนังหลุมพังในชั้นดินอ่อนหรือมีน้ำใต้ดินสูง
แหล่งอ้างอิง
- สำนักโยธาธิการ สำนักงานสนับสนุน สำนักงานปลัดกระทรวงกลาโหม. รายการมาตรฐานประกอบแบบก่อสร้าง ม.สยธ.2566. หมวดงานโครงสร้าง: ม.สยธ.1101-02-66 เสาเข็มเจาะระบบแห้ง.
- วิศวกรรมสถานแห่งประเทศไทย ในพระบรมราชูปถัมภ์ (วสท.) – มาตรฐานงานเสาเข็มเจาะ
- ASTM International – มาตรฐานการทดสอบเสาเข็ม (D 1143, D 4945)
- แบบรูปรายการ สัญญา รายการประกอบแบบ และข้อกำหนดเฉพาะของแต่ละโครงการ
- เอกสารผลทดสอบวัสดุ คอนกรีต เหล็กเสริม และรายงานทดสอบเสาเข็มของแต่ละโครงการ
ข้อความปิดท้าย
งานเสาเข็มเจาะระบบแห้งเป็นงานที่คุณภาพจำนวนมากเกิดขึ้นในหลุมเจาะ และเมื่อเทคอนกรีตแล้วแทบไม่สามารถมองเห็นได้โดยตรงอีกต่อไป
ผู้ควบคุมงานจึงต้องให้ความสำคัญกับตำแหน่ง แนวดิ่ง ความลึก สภาพก้นหลุม เหล็กเสริม ระยะหุ้มคอนกรีต การเทคอนกรีต และรายงานเสาเข็มแต่ละต้นอย่างเป็นระบบ
กล่าวให้สั้นที่สุด งานเสาเข็มเจาะที่ดีไม่ได้พิสูจน์ด้วยภาพตอนเสร็จเท่านั้น แต่พิสูจน์ด้วยหลักฐานระหว่างทำงานทุกขั้นตอน
สถานะบทความ: บทความนี้เป็นสรุปเพื่อความเข้าใจและการใช้งานเบื้องต้น ไม่ใช่เอกสารราชการฉบับแทนต้นฉบับ และไม่ใช่คำวินิจฉัยทางวิศวกรรมเฉพาะโครงการ
